SG-6000 系列避雷器在线监测远传系统


 详细介绍:

产品简介
SH-6000系列避雷器在线监测远传系统 ( 以下简称系统” ) 。是用于对变电站交流无间隙氧化物避雷器在线监测其电气性能的装置,该装置通过对避雷器的泄露电流进行实时不间断的监测来反映避雷器性能的好坏,值班人员可以在控制室内通过仪表观察直接了解各路避雷器的运行情况,解决了检测故障即时性差的缺陷,实现了数据远传的功能,不仅如此,系统还具有向供电部门控制中心的上位计算机提供远程通讯接口功能,使避雷器的运行参数进入供电部门的信息系统。因此,该系统为变电站的无人值守提供了有效的手段。也是供电部门创一流的一项基础工作。
系统功能
1.保留了原有的雷击计数器,现场指针式泄漏电流指示等功能。
2.由于采用光纤传输手段,实现了高电压完全绝缘隔离的信号传输。
3.控制室可直接通过自动监测报警仪观察每组避雷器的泄漏电流大小,并可向监控中心发送信号。
4.可以在自动监测报警仪上整定泄漏电流超标报警值,一旦漏电流异常变大,可即时报警。
5.可自动监测避雷器计数器的计数动作次数。
6.可对由于环境湿度大、避雷器表面泄漏而引起的电流增大进行智能化判别修正、将表面泄漏和内部泄漏区分出来。
主要技术指标
监测电流范围:0.20 0.90mA(峰值电流、35KV避雷器)
                       0.40 3.00mA(峰值电流、110KV避雷器)
检测精度:±0.05mA
工作环境适应性:带有微电流/电压转换及电压线性化处理光发送模块的漏电流.雷击
动作计数器(户外工作部分) -40℃~ +60℃
室内显示仪表部分: -10℃+50℃(AD-01)
数据传送距离: 0 1000M
抗雷击耐受电压: 1000VCM×光纤长(CM)
报警值整定范围: 0 3.00mA
报警输出:泄漏电流超过整定值时,继电器闭合,接点容量5A220VAC

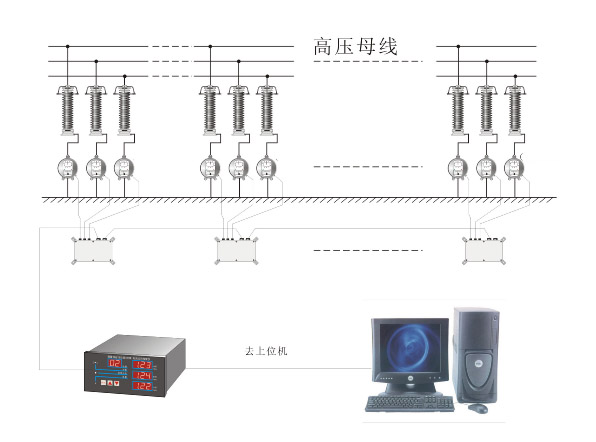

系统工作原理

运行中的避雷器泄漏电流经带有微电流 / 电压转换及电压线性化处理光发送模块的漏电流、雷击动作计数器转换为光纤的传输信号。然后经光纤传送至光电转发器,再经光电转发器处理后将信号经通信电缆发送至避雷器在线 ( 峰值 ) 电流自动监测报警仪,避雷器的漏电流 ( 峰值 ) 显示在报警仪上,报警仪可设定上限报警值,一旦泄漏超标,即有两对报警接点动作输出。报警信号和泄漏电流的数值还可以通过 RS485 串行总线提供给总控室的上位计算机系统,达到无人值班变电所避雷器故障电流自动检测报警的目


【2011-3-23】 【关闭】
